1. Обзор системы

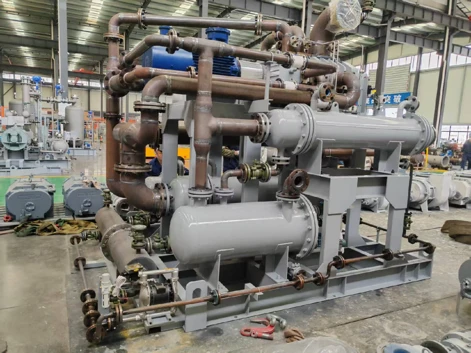

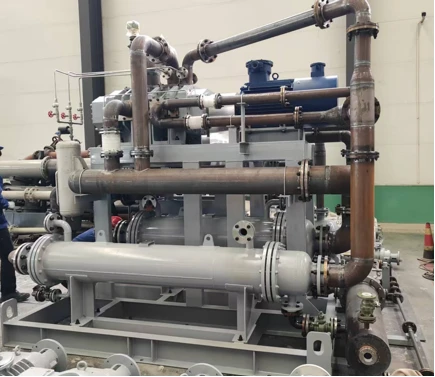

Конфигурация системы:Конденсатор предварительного-насоса, буферный бак предварительного-насоса, взрывозащищенный-двигатель с регулируемой-частотой (ЧРП), много-ступенчатое воздушное-охлаждение, вакуумный насос Рутса, возвратный охладитель, резервуар для хранения жидкости, датчик давления, линия охлаждения, автоматическая система промывки растворителем, выпускной конденсатор, бак для отходов-отработанной жидкости-после насоса, датчик уровня, мембранный насос, ЧРП кабинет и т. д.
Защита от коррозии:Поскольку эта система работает в условиях сильной коррозии, включая концентрированную соляную кислоту, HCl и водяной пар, каждый основной компонент, от конденсаторов и буферного резервуара до головок много-ступенчатых насосов Рутса и резервуара для хранения жидкости, обработан для обеспечения коррозионной стойкости. Насос покрыт хастеллой, а буферный резервуар, резервуар для хранения и другие емкости покрыты ПТФЭ.
2. Почему стоит выбрать Циркуляция газаОхлажденныйСистема вакуумного насоса Рутса?
Эта система обрабатывает технологический поток концентрированной соляной кислоты, HCl и водяного пара. Этот процесс требует, чтобы рабочая температура всей системы оставалась ниже 60 градусов, поскольку ионы хлорида особенно активны при 60 градусах. Винтовой вакуумный насос работает при относительно высокой температуре, выше 60 градусов, поэтому он не подходит для этой работы. Кроме того, HCl растворяется в воде с образованием соляной кислоты, что усугубляет коррозию, а предельное технологическое давление ниже 3300 Па, поэтому водокольцевой вакуумный насос также не подходит.
3. Поток технологического газа
Среда сначала проходит через конденсатор предварительного-насоса, где охлаждается и часть пара конденсируется. Затем он поступает в буферный резервуар предварительного-насоса, где капли жидкости оседают, предотвращая попадание жидкости в вакуумный насос и обеспечивая попадание только чистого газа в много-ступенчатый насос Рутса. Затем газ поступает в первую ступень трехступенчатого насоса Рутса с циркуляцией газа и трехступенчатого охлаждения. После сжатия он поступает в конденсатор для охлаждения. Газ, поступающий в конденсатор, делится на три части: одна часть конденсируется в жидкость и поступает в межступенчатый резервуар для хранения жидкости; другая часть после охлаждения возвращается в корпус насоса первой-ступени для охлаждения роторов; и последняя часть после охлаждения поступает в корпус насоса второй-ступени. Принцип движения газа одинаков для каждой ступени. Система также оснащена пост-резервуаром для отходов-жидкости насоса, целью которого является сбор жидкости из конденсаторов, и эта жидкость сбрасывается диафрагменным насосом. Резервуар для жидкости после-отходного-насоса также соединен с корпусом насоса третьей-ступени: газ, выходящий из третьей ступени, поступает в резервуар, а из резервуара сливается технологический газ.
4. Система промывки растворителем
Система также оснащена системой промывки растворителем. Если в корпусах насоса накапливаются загрязнения или мелкие частицы, просто включите систему промывки и используйте двигатель с ЧРП, чтобы замедлить роторы, чтобы можно было очистить каждую ступень корпуса насоса и подготовить его к следующему запуску.
Часто задаваемые вопросы
Вопрос: Какие факторы влияют на температуру многоступенчатой-вакуумной системы Рутса?
О: Степень сжатия вакуумного насоса Рутса с воздушным-охлаждением, уровень нагнетаемого вакуума и перекачиваемая среда — все это влияет на температуру системы.
Вопрос: Эта система изготовлена по индивидуальному заказу-?
О: Эта система была специально разработана-в соответствии с условиями технологического процесса нашего клиента. Многоступенчатые вакуумные системы Рутса всегда настраиваются под конкретную задачу, поскольку разные процессы требуют разных конфигураций.
Связаться с нами
Если у вас есть аналогичный процесс, пожалуйста, свяжитесь с нами. Мы подберем для вас многоступенчатую вакуумную систему Рутса с воздушным-воздушным охлаждением и решим ваши проблемы с сухим вакуумом.
